1種冷凍学識計算講習検定試験攻略-問5:平成27年度

EchoLand-plus

アンモニア用高圧受液器薄肉円筒胴

 特に問題ないでしょう。

 注)  最高使用圧力 は、『上級 冷凍受験テキスト:日本冷凍空調学会』8次改訂版(H27(2015)/11/20改訂)では、  限界圧力 と変わっています。

第一種冷凍機械責任者試験 平成27年度(講習検定試験)

問5 下記仕様のアンモニア用高圧受液器の薄肉円筒胴に関する次の(1)および(2)について、解答用紙に計算式を示して答えよ。

(20点)

平成27年度1種冷凍講習検定試験問5 アンモニア用高圧受液器薄肉円筒胴の仕様

 (1) この高圧受液器の最高使用圧力Pa(Mpa)はいくらか。小数点以下1桁まで答えよ。

 (2) この高圧受液器を2.3Mpaの圧力で使用するとき、円筒胴接線方向の引張応力σt(N/mm^2)を小数点以下1桁まで答えよ。

(仕様)と覚えた公式

 与えられた条件と勉強して覚えた公式で上手に導き出しましょう。

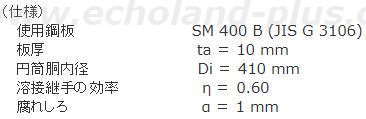

仕様
  • SM40B
  • ta = 10 mm
  • Di = 410 mm
  • η = 0.6 α = 1 mm
覚えた公式
  • Paの公式
  • σtの公式

(1) この高圧受液器の最高使用圧力Pa(Mpa)はいくらか。小数点以下1桁まで答えよ。

最高使用圧力Paは、

Paの公式

ここで、設問仕様のSM400Bの許容引張応力σaは100N/mm^2である。

数値を代入しましょ

Paを求める

   答え 2.5 (Mpa)

(2) この高圧受液器を2.3Mpaの圧力で使用するとき、円筒胴接線方向の引張応力σt(N/mm^2)を小数点以下1桁まで答えよ。

σtを求める

   答え 47.2 (N/mm^2)

コメント

 簡単すぎでしょう。この年度は超サービス問題ですね。

訂正箇所履歴

【2018(H30)/09/30 新設】

  • 「(仕様)とおぼえた公式」のリストで  η = 0.7 →  η = 0.6 に訂正。(2020(R02)/11/06)
