屋外設置のR410A用高圧受液器
また出ました 腐れしろ
パニック
第一種冷凍機械責任者試験 平成29年度（講習検定試験）
問5 屋外設置のR410A用高圧受液器の仕様を下記に示す。このとき、次の(1)および(2)について、それぞれ解答用紙に計算式を示して答えよ。ただし、容器の腐れしろは下表による。
（20点）
(1) 設計できる最大の円筒胴の外径Do(mm)を求め、整数値で答えよ。
(2) 設計圧力が作用したとき、円筒胴の接線方向に生じる引張応力σt(N/mm^2)を求め、有効数字3桁で答えよ。

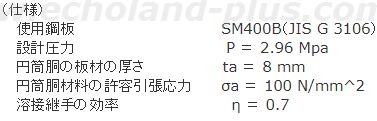

（仕様）と覚えた公式
与えられた条件と勉強して覚えた公式で上手に導き出しましょう。
仕様
- P ＝ 2.96 Mpa
- ta ＝ 8 mm
- σa ＝ 100 N/mm^2
- η ＝ 0.70
- α ＝ 表より選ぶ
覚えた公式
t＝ta
(1) 設計できる最大の円筒胴の外径Do(mm)を求め、整数値で答えよ。

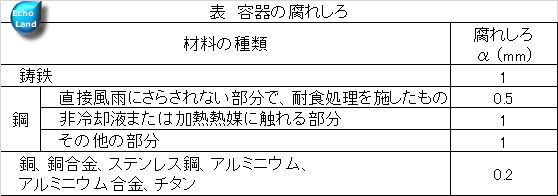

腐れしろαは、使用鋼板SM400Bであるから表の 鋼
の欄から選ぶ。屋外設置ということなので、直接風雨にさらされる。さらに、高圧受液器だから非冷却液または加熱熱媒に触れない。よって、 その他の部分のα＝1
を選択する。
より、Diを求めましょう。
Doは、
Do ＝ Di ＋ 2ta ＝ 322 ＋ 2×8 ＝ 338
答え 338 (mm)
(2) 設計圧力が作用したとき、円筒胴の接線方向に生じる引張応力σt(N/mm^2)を求め、有効数字3桁で答えよ。
有効桁数3桁
答え 59.6 (N/mm^2)
コメント
腐れしろαを表から選択する問題は H22年度
で出題されています。講習検定ですから講義があることでしょう。
訂正箇所履歴
【2018(H30)/10/01 新設】
- 設問の
表 容器の腐れしろ
内の「スレンレス鋼」→「ステンレス鋼」に訂正。（2022(R04)/02/23）
