2台の蒸発器を1台の圧縮機で運転する冷凍装置
2台の蒸発器の混合点ヒートバランス（熱収支）が組み立てられるかが、ポイントです。
第一種冷凍機械責任者試験 平成20年度（講習検定試験）

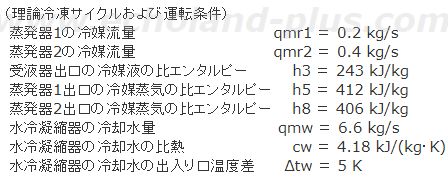

問2 下図は、保冷温度の異なる2室の冷蔵室の蒸発器を1台の圧縮機で運転する冷凍装置であり、その理論冷凍サイクルおよび運転条件は次のとおりである。
このとき、次の(1)について解答用紙の図に記入して答え、(2)、(3)および(4)についてはそれぞれ解答用に計算式を示して答えよ。
（20点）
（1） この冷凍装置の理論冷凍サイクルと図中の点1～点8の各点を解答用紙のp-h線図上に示せ。
（2） 各蒸発器の冷凍能力Φ1(kW)およびΦ2(kW)を求めよ。
（3） 圧縮機の吸込み蒸気の比エンタルピーh1(kJ/kg)を求めよ。
（4） この冷凍装置の圧縮機の理論軸動力P(kW)を求めよ。
（1） この冷凍装置の理論冷凍サイクルと図中の点1～点8の各点を解答用紙のp-h線図上に示せ。
解答図
色付き参考図
概略図やp-h線図がスラスラと描くことができれば、あなたは合格！！
（2） 各蒸発器の冷凍能力Φ1(kW)およびΦ2(kW)を求めよ。
楽勝ですね。（2冷レベルです。説明略）
答え Φ1 ＝ 33.8 (kW) Φ2 ＝ 65.2 (kW)
（3） 圧縮機の吸込み蒸気の比エンタルピーh1(kJ/kg)を求めよ。
2台の蒸発器の混合点aのヒートバランスを組み立てれば、h1が導き出せます！！と、すぐわかりますよね！
出るものを左辺、入るものを右辺にまとめます。
(qmr1＋qmr2)h1 ＝ qmr1・h6＋qmr2・h8
これで、できたも同然。
数値代入しましょ。
答え 408 (kJ/kg)
（4） この冷凍装置の圧縮機の理論軸動力P(kW)を求めよ。
えっと、Pを求める基本式は設問に当てはめると、
P ＝ (qmr1＋qmr2) × (h2－h1) ですね。
ところが、 h2
がわかりませんから求めねばなりませぬ。
ハイ、Φkを利用すればよいですね。
Φk＝qmw・cw・Δtw＝(qmr1＋qmr2)×(h2－h3)
まずは Φk
を、
では h2
を、
では、待ちに待った P
を、
答え 38.94 (kW) (本番では、式の要点をまとめて大胆に短縮してください。)
コメント
ヒートバランスを組み立てられれば、あとは2冷レベルの簡単な問題でした。
