空調用フィンコイル蒸発器
乾き度xを把握しているかがポイントですね。そうでないと、何も前に進められませぬ。
第一種冷凍機械責任者試験 平成16年度 問3（11月試験）

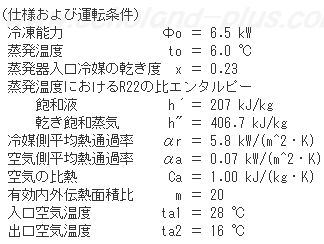

問3 R22空調用フィンコイル蒸発器の仕様および運転条件は次の通りである。この蒸発器について、次の（1）、（2）および（3）の問に、解答用紙の所定欄に計算式を示して答えよ。
ただし、蒸発器出口の冷媒は乾き飽和蒸気の状態とし、空気と冷媒との温度差は算術平均温度差を用い、冷却管材の熱伝導抵抗は無視できるものとする。
（20点）
（1）冷媒流量は何kg/sか。
（2）空気の風量は何kg/sか。
（3）外表面伝熱面積は何m^2か。
（1）冷媒流量は何kg/sか。
まずは、乾き度xを攻略せしめましょう。参考：「一寸：乾き度xについて」
基本式はこれ。（詳細は略）
変形して、hxを求めましょう。
x(h" － h´) ＝ hx － h´ hx ＝ h´＋ x(h" － h´)
では、数値代入して。
冷媒流量を、qmrとすると、
Φo ＝ qmr（h" － hx）
では、一気に。（この辺りも、2冷レベルなので説明略）
答え 0.0423 kg/s
（2）空気の風量は何kg/sか。
空気の風量を、qmaとすると、
Φo ＝ qma・Ca（ta1 － ta2）
（『上級 冷凍受験テキスト：日本冷凍空調学会』＜9次：P95右 (（8.3）式)＞(＜8次：P94右 (（8.4）式)＞)）
では、一気に。
答え 0.542 kg/s
（3）外表面伝熱面積は何m^2か。
基本式はこれ。
テキスト＜9次：P104～105(例題8.1の(解)を読む)＞(＜8次：P100～101(例題8.1の(解)を読む)＞)
Φo ＝ K・A・Δtm
この式で不明なKとΔtmを求めれば、Aがわかる。

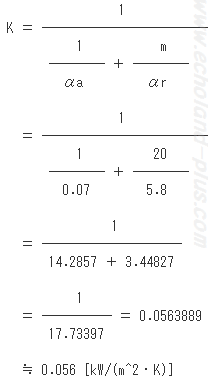

まずは、熱通過率K （テキスト＜9次：P101（8.5）式＞（＜8次：P97（8.5）式＞））
では、Δtmを求めましょう。（参考：テキスト＜9次：P80左 ((6.31)式)＞（＜8次：P79右 ((6.31)式)＞））
過熱領域とか略してあります。 （参考：テキスト＜9次：P95の図8.1＞＜8次：P94の図8.1＞）
じゃ、数値代入して
参考：（変形した）この式でも同じです。
では、おもむろに外表面伝熱面積Aを求めましょう。
答え 7.3 m^2
だらだらと記述しましたが、本番の解答はこんなに書く必要もないし、解答欄に書くスペースもありませんから、ポイントを掴んで短縮する練習をしてください。
