屋外で凝縮温度50℃で運転されるR410A冷凍装置高圧受液器を設計したい。

 過去問をこなしているなら、深呼吸して考えれば「no problem」かと。

第一種冷凍機械責任者試験 平成26年度 問5(11月試験)

問5 下記仕様の鋼板がある。この鋼板を用いて、屋外に設置して凝縮温度50℃で運転されるR410A用高圧受液器を設置したい。この高圧受液器について、次の(1)~(3)の問に、解答用紙の所定欄に計算式を示して答えよ。
  ただし、R410A冷凍装置の基準凝縮温度50℃における高圧部設計圧力は2.96Mpaを使用するものとする。

(20点)

第一種冷凍機械責任者試験問5(平成26年度)の問題(円筒胴圧力容器の仕様)

(1) 設計可能な最大の円筒胴の外径Doは何mmか。
   ただし、溶接効率は0.70とし、円筒胴の外径を整数値で求めよ。

(2) (1)で求めた円筒胴に取り付ける鏡板の形状は半球形とし、この鏡板には溶接継手はないものとする。これに板厚9mmの鋼材を使用できるか否かを、必要板厚を計算して判断せよ。

(3) この高圧受液器に使用する板厚9mmの半球形鏡板に内面に設計圧力2.96Mpaが作用した場合、半球面の接線方向に誘起される引張応力σt(N/mm^2)はいくらか。
  ただし、引張応力の小数点以下1桁まで求めよ。

(1) 設計可能な最大の円筒胴の外径Doは何mmか。ただし、溶接効率は0.70とし、円筒胴の外径を整数値で求めよ。

  • 腐れしろαは屋外設置なので、α=1とする。
  • 許容引張応力σaはSM400Bなので、σa=100N/mm^2とする。
  • 溶接効率は、ηとする。
  • 円筒胴板厚は、ta1とする。
  • 設計圧力を、Pとする。(P=2.96Mpa)

 次式よりDiを求める。(『上級 冷凍受験テキスト:日本冷凍空調学会』<9次:P179左 (12.8)式><8次:P172左 (12.8)式>

式の変形が面倒だなぁ…。本番では、変形過程は記述しなくても全然良いです。参考に書いておきまする。

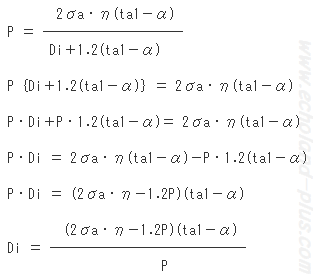

1種冷凍学識平成26年度問5 限界圧力(最高使用圧力)P計算式の変形Diを求める。

 じゃ、数値代入しましょう。

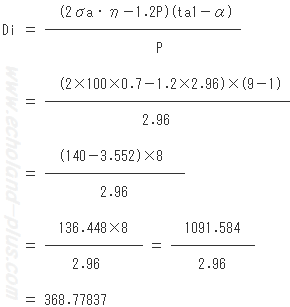

1種冷凍学識平成26年度問5 Diを求める式へ数値代入。
 小数点以下は切り捨てる

 内径Diは、368mmとなる。よって、外径Do=368+2×9=386mm

  答え  Do = 386 mm

 平成23年度(1)をほとんどコピペです。

Back to top ↑

(2) (1)で求めた円筒胴に取り付ける鏡板の形状は半球形とし、この鏡板には溶接継手はないものとする。これに板厚9mmの鋼材を使用できるか否かを、必要板厚を計算して判断せよ。

 半球系鏡板の必要板厚taは、

1種冷凍学識平成26年度問5 半球系鏡板の必要板厚ta求める式
 テキスト<9次:P179右 (12.11)式><8次:P173左 (12.11)式>

  • 腐れしろ α = 1mm
  • 半球形形状に関する係数 W = 1
  • 鏡板は溶接ないので η = 1

 鏡板の半径Rは、(算数なので説明略)

1種冷凍学識平成26年度問5 半球系鏡板の半径R求める

 数値代入します。

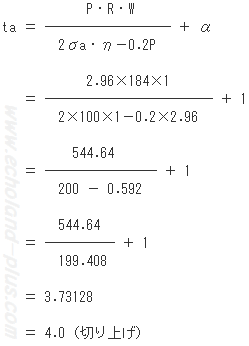

1種冷凍学識平成26年度問5 半球系鏡板の必要板厚ta求める式数値代入

  答え  必要板厚は4mmであるから、板厚9mmの板材を用いてもよい。

 3.8mmでもよいと思います。健闘を祈る。 平成23年度(1)をほとんどコピペです。

Back to top ↑

(3) この高圧受液器に使用する板厚9mmの半球形鏡板に内面に設計圧力2.96Mpaが作用した場合、半球面の接線方向に誘起される引張応力σt(N/mm^2)はいくらか。ただし、引張応力の小数点以下1桁まで求めよ。

 半球面の接線方向に誘起される応力σtは、

1種冷凍学識平成26年度問5 半球面の接線方向に誘起される応力σt計算式
(テキスト<9次:P180左 (12.12)式><8次:P173右 (12.14)式>

 ここに、

  • 設計圧力 P = 2.96 Mpa
  • 半径 R = 184 mm

 数値代入します。

1種冷凍学識平成26年度問5 半球面の接線方向に誘起される応力σt計算式数値代入
 (小数点以下2桁目を四捨五入)

  答え  σt = 30.3 (N/mm^2)

Back to top ↑
